HQZ系列水井鉆機是一種輕型、高效、多功能的鉆鑿孔設備,它主要適用于工、民鉆井、地溫鉆井,具有結構緊湊、進尺快,移動靈活 適用地域廣等優點,尤其適用與山區和巖石地層取水。

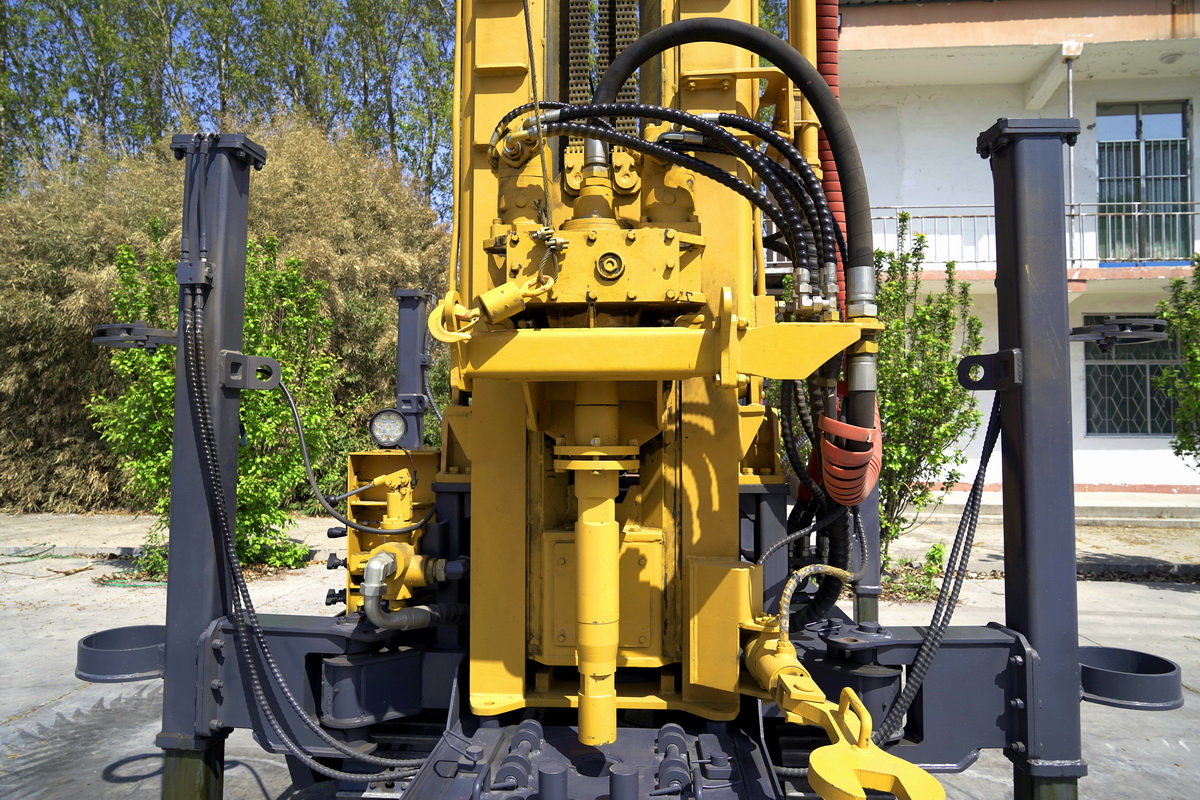

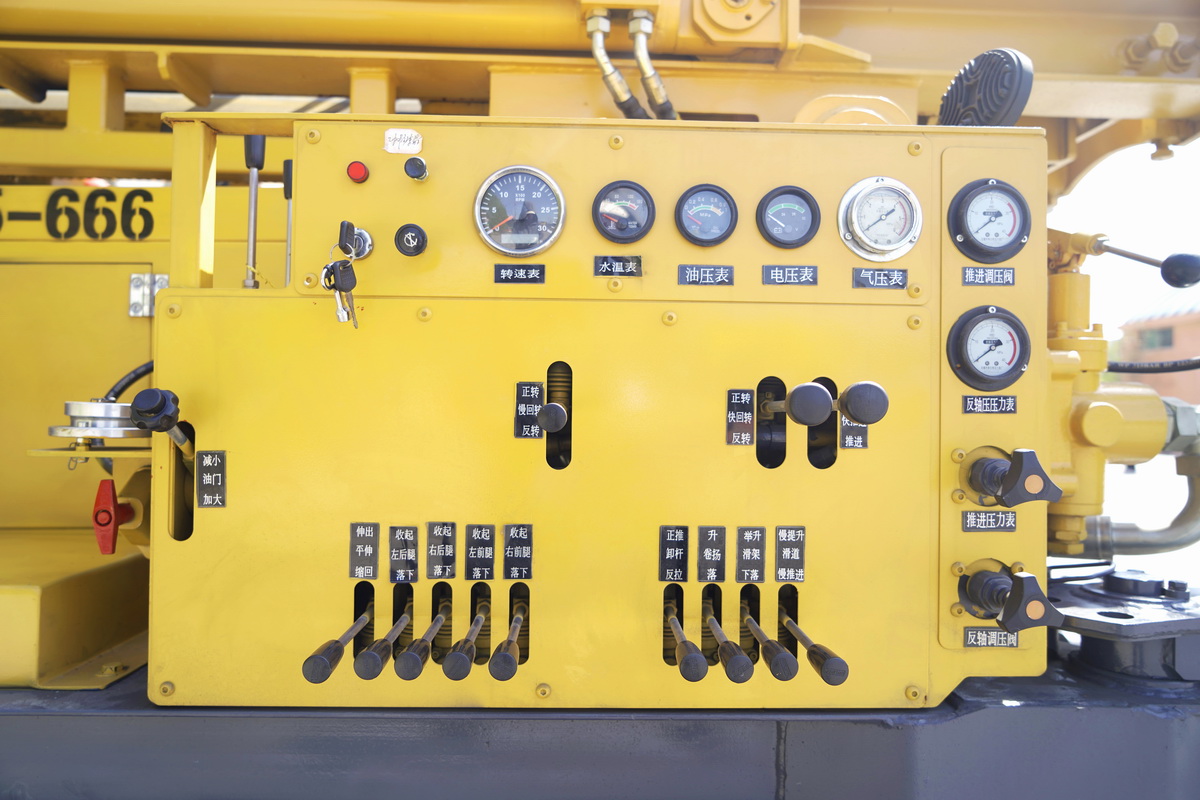

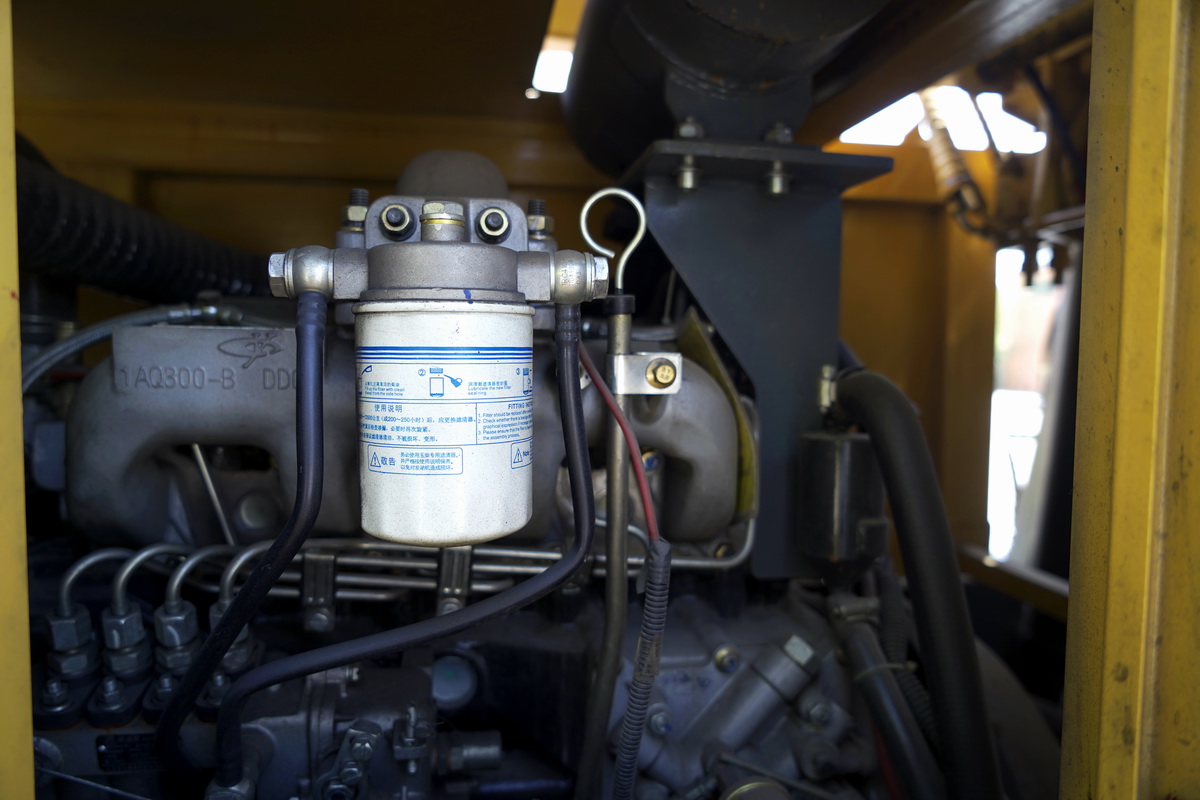

該鉆機可在不同地層上進行穿鑿工作,采用新型液壓技術,配套大扭矩液壓馬達回轉以及大缸徑液壓油缸推進,名廠多缸發動機為液壓系統提供動力,兩級空濾以及空壓機進氣設計,延長柴油機的使用壽命。獨特的泵組設計方便維修,降低維修成本。集中控制的液壓操縱臺,方便操作。

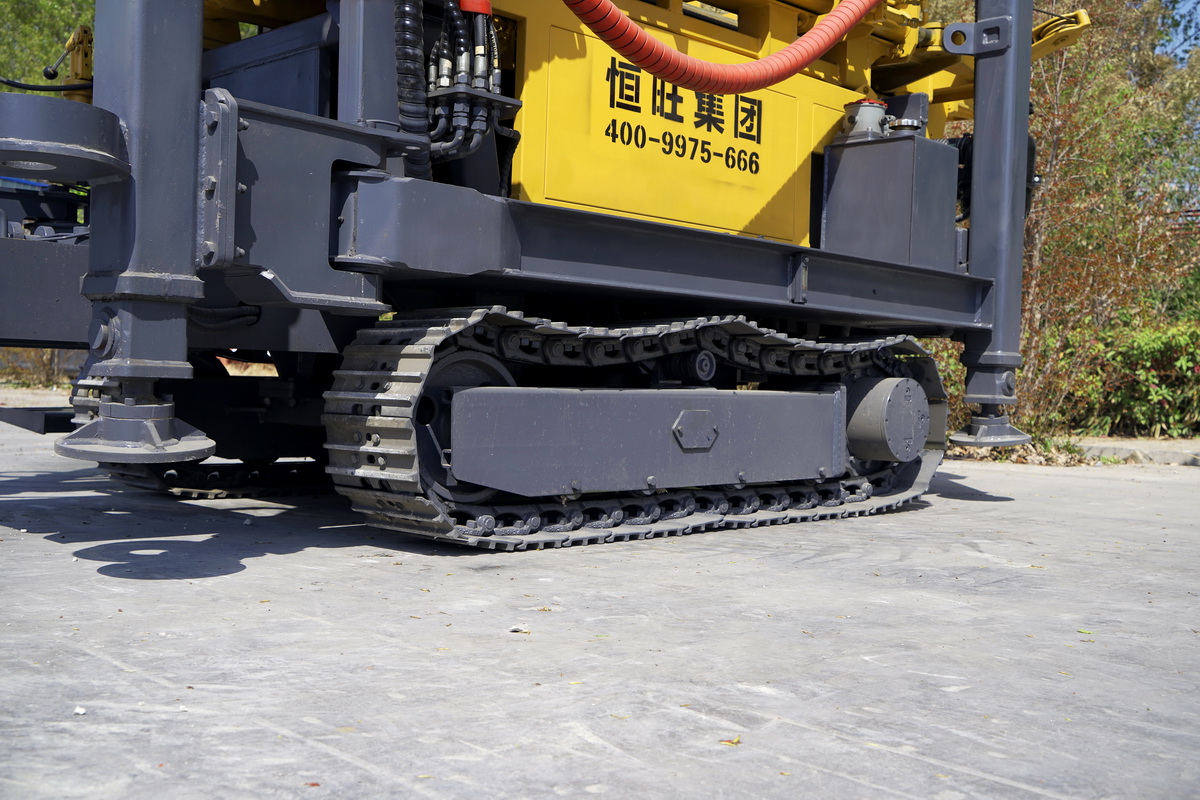

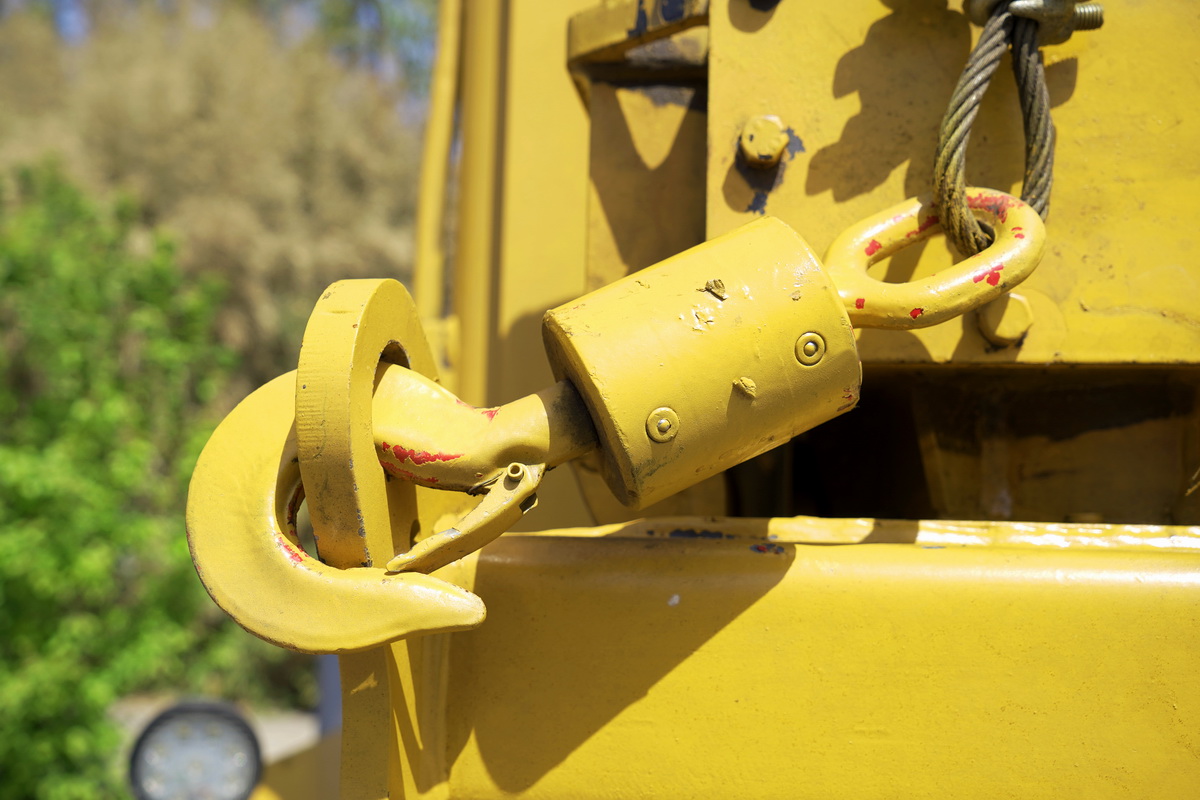

該系列鉆機采用挖掘機履帶底盤,越野性能強。獨立的模塊設計,可使鉆機裝在卡車上,增加其機動性。兩檔回轉和推進速度可滿足在土層和巖層的不同穿鑿需要。組合式的定位器,可根據不同型號的鉆桿和沖擊器進行調整更換定位盤,確保定位定心準確、可靠。卷揚機構方便鉆桿和沖擊器的吊裝,降低勞動強度。
主要參數:
型號 | HQZ260L | |||
塔架 | 3米 | 6米 | ||
底盤 | 橡膠履帶 | 鋼履帶 | 橡膠履帶 | 鋼履帶 |
鉆孔直徑(㎜) | 130-305 | |||
鉆孔深度 | 260 | |||
一次性推進長度 | 3.6 | 6.6 | ||
行走速度(Km/h) | 2.5 | |||
單機最大爬坡能力 | 30 | |||
發動機品牌 | 云內 | 玉柴 | 云內 | 玉柴 |
主機功率(KW) | 76 | 77.3 | 76 | 77.3 |
工作氣壓 | 1.7-3.0 | |||
耗氣量(m3/min) | 17-31 | |||
鉆桿直徑mm | 76/89 | |||
鉆桿長度m | 1.5/2.0/3.0 | 3.0/6.0 | ||
提升力(T) | 17 | |||
回轉速度 | 45-65 | |||
回轉扭矩(N.m) | 4500-4700 | 4500-5000 | 5500-6000 | |
外形尺寸 | 3900*1850*2350 | 5200*1850*2350 | ||
整機重量(T) | 4.8 | 6 | 5.8 | 7 |
可選配置 | 160氣鉆卷揚;履帶氣鉆標配高支腿卷揚機;取樣標配高支腿無卷揚機; 矮支腿;不要卷揚機;拔管機;電焊機;泡沫泵;高低速閥; BW160、BW200、BW250;泥漿泵標配電啟動;橡膠履帶/鋼履帶 |
