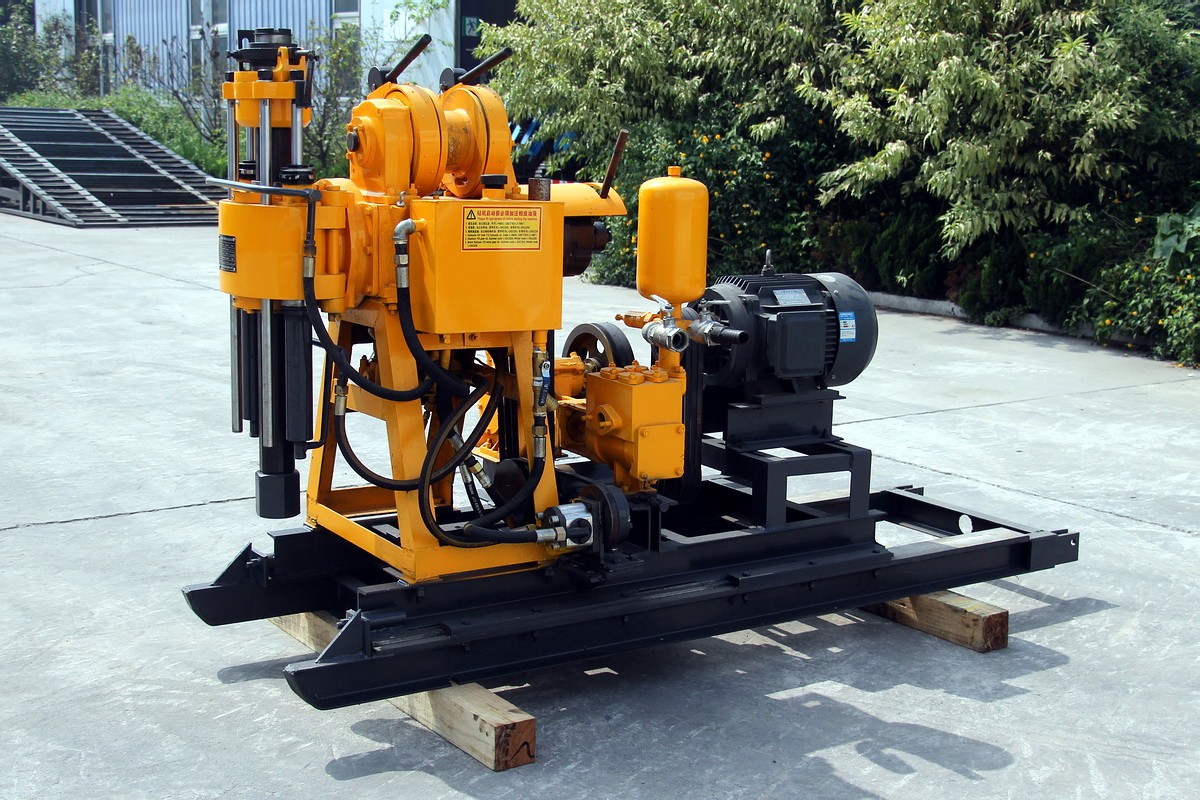

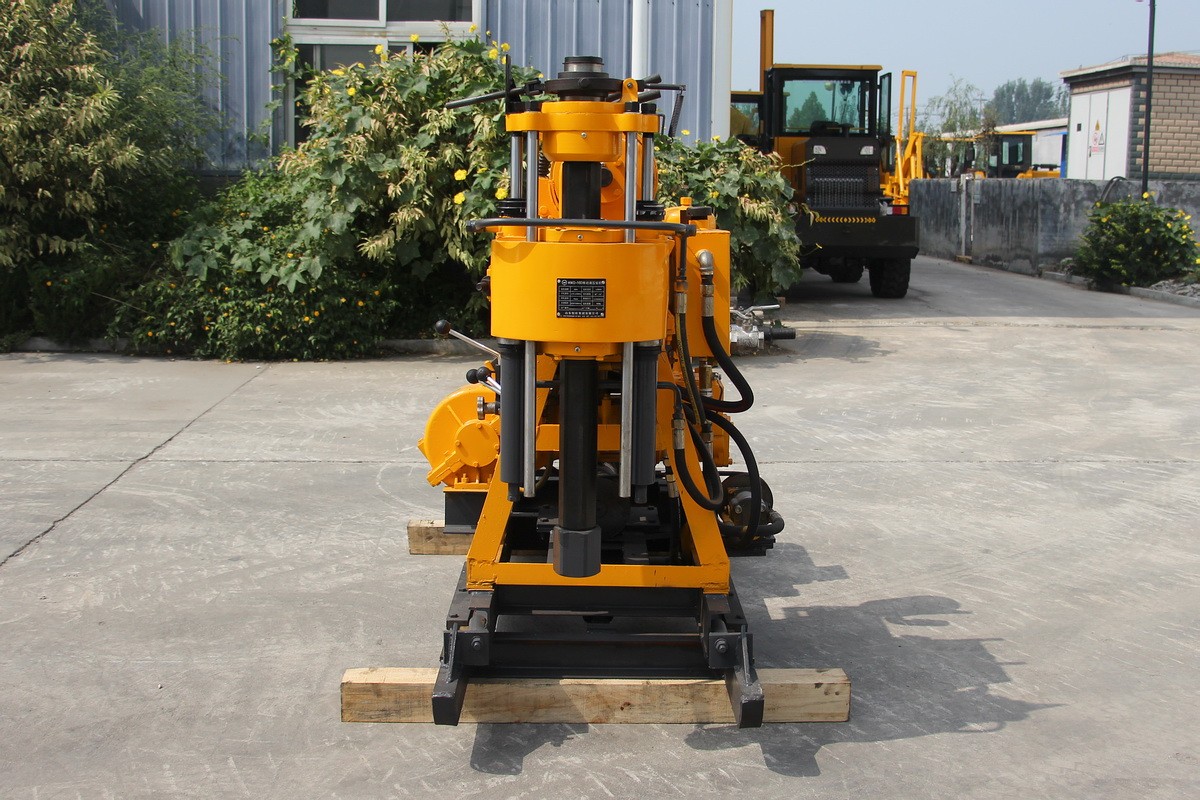

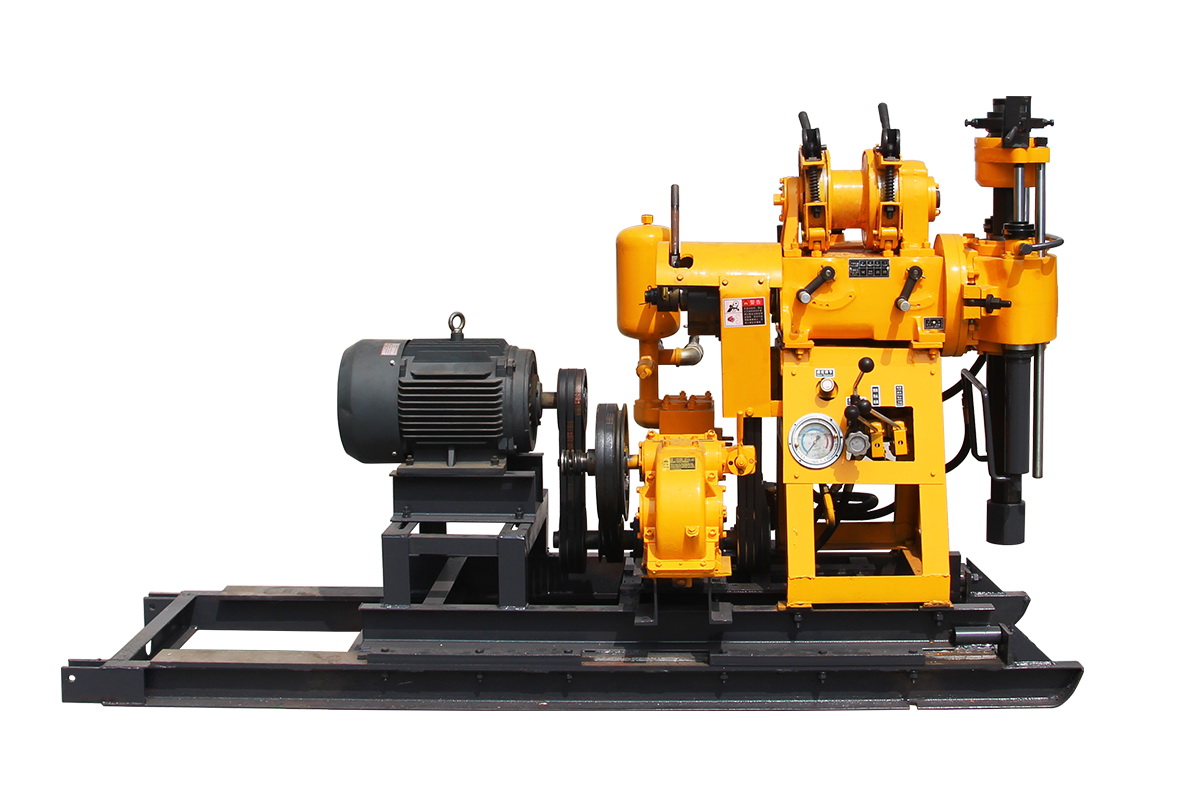

HW系列液壓鉆機是一種用途廣泛的輕便型鉆機,適合鐵路、水利、橋梁、壩基等建筑物的水井鉆進、地質勘察、地質巖芯鉆探、小型灌漿孔、爆破孔,可根據地層的不同選用金剛石、復合片及合金等鉆頭鉆進。
產品特點:
1. 具有液壓自動給進機構,提高鉆進效率,減輕勞動強度;

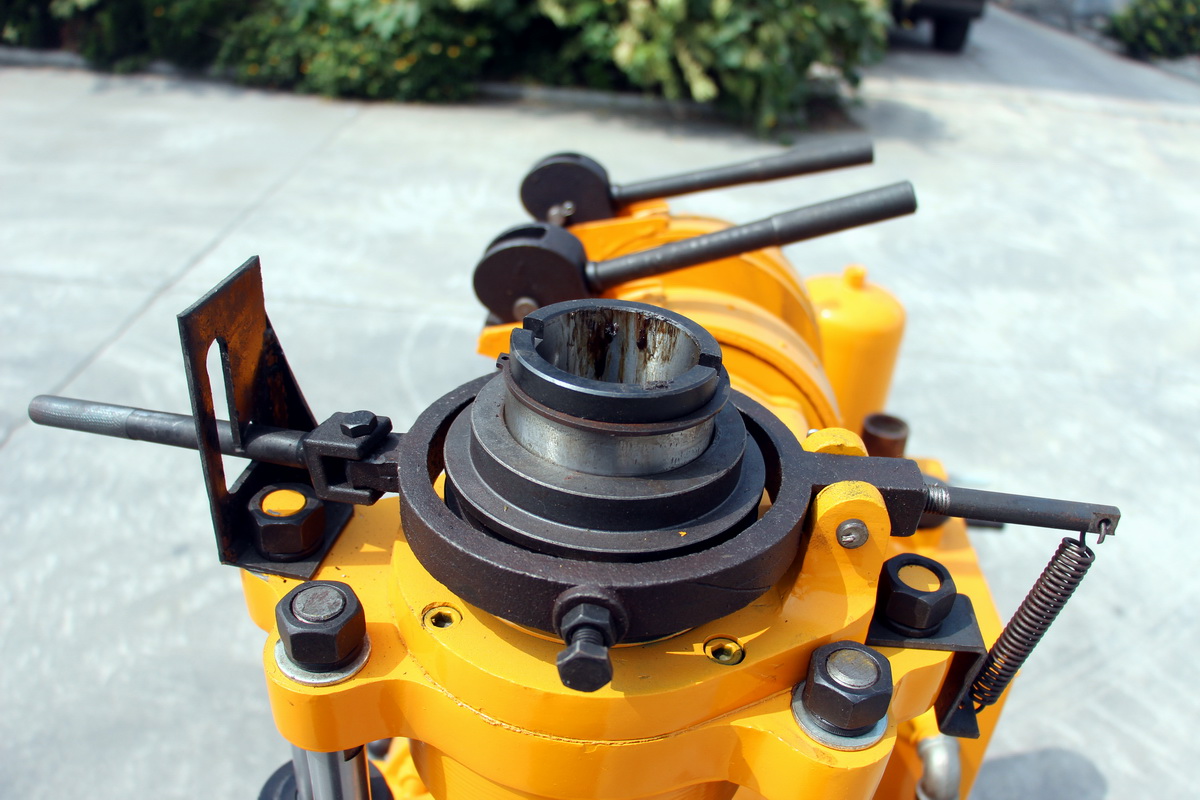

2. 釆用球卡夾持機構或液壓卡盤,可實現不停機倒桿,操作方便;

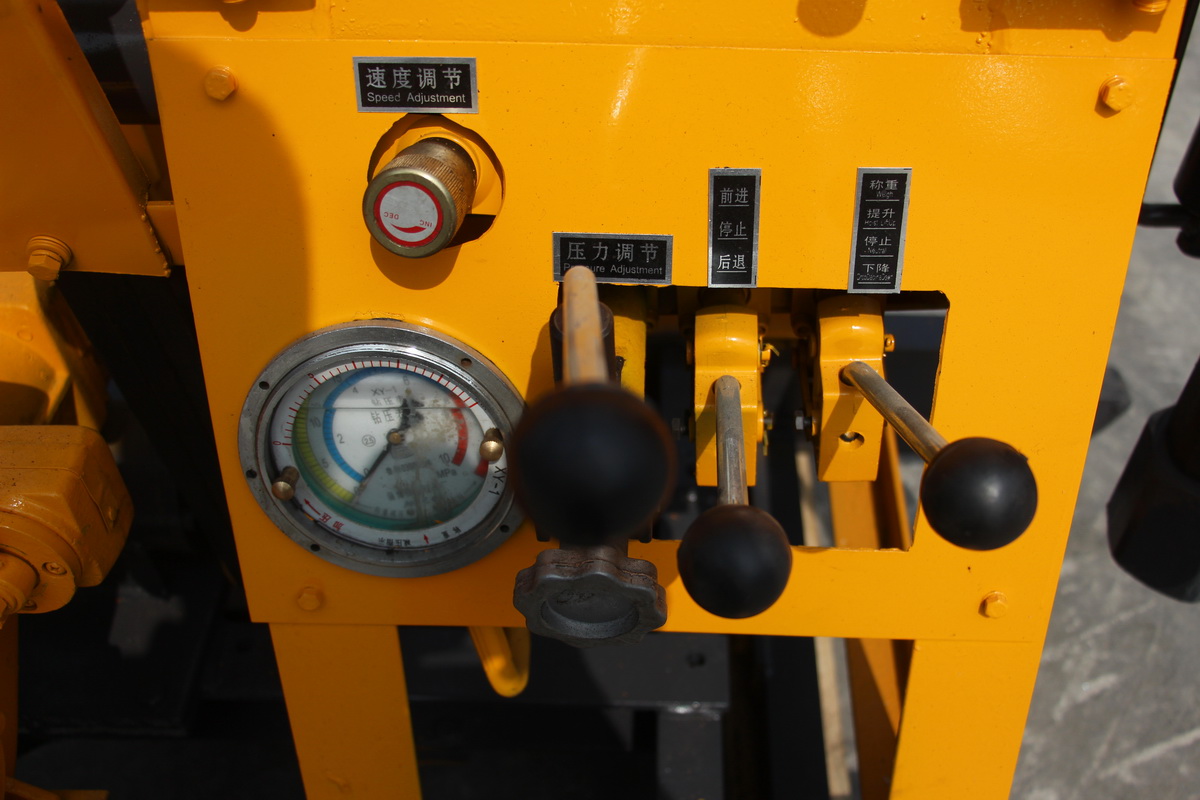

3. 配有孔底壓力計,便于掌握孔內情況;
4. 結構緊湊,手柄集中,占用面積小、重量輕、分解性強,便于搬遷。適合于平原或山區作業。
主要參數:
整機參數 | 型號(Model) | HW-160YY |
鉆孔深度 | 160 | |
開孔直徑(㎜) | 500(土壤)/220(巖石) | |
終孔直徑(㎜) | 75 | |
鉆桿直徑(㎜) | 42、50 | |
鉆孔傾角(°) | 90-75 | |

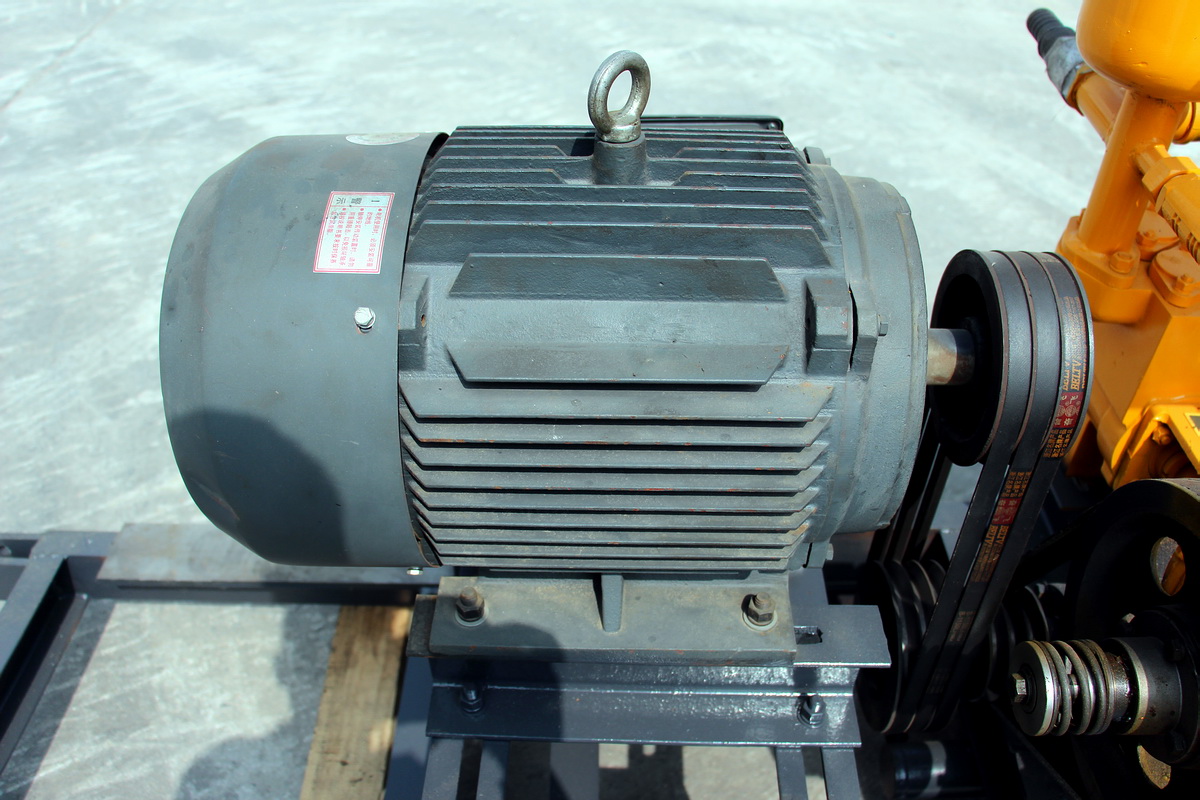

配套動力(kW) | 13.2 | |
重量(Kg) | 600/740 | |
鉆機尺寸長*寬*高(L*W*H) | 2. 4*0. 8*1.3 | |
立軸 | 立軸轉速(r/min) | 142/285/570 |
立軸行程(㎜) | 450 | |

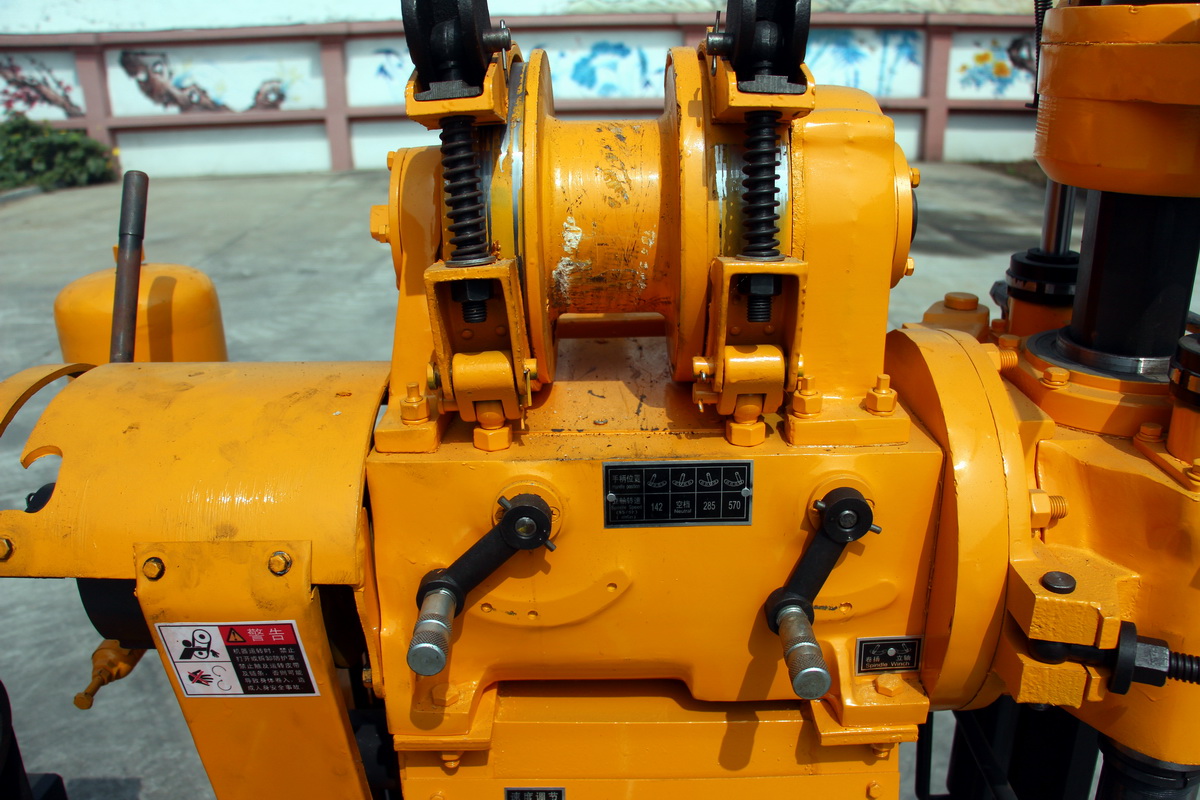

卷揚機 | 單繩提升力(Kg) | 2000 |
單繩提升速度(m/s) | 0. 41-1. 64 | |
鋼絲繩直徑(㎜) | φ9. 3 | |
鋼絲繩容量 | 27 | |
鉆塔 | 額定負荷(Ton) | 18 |
有效高度 | 6.5 | |

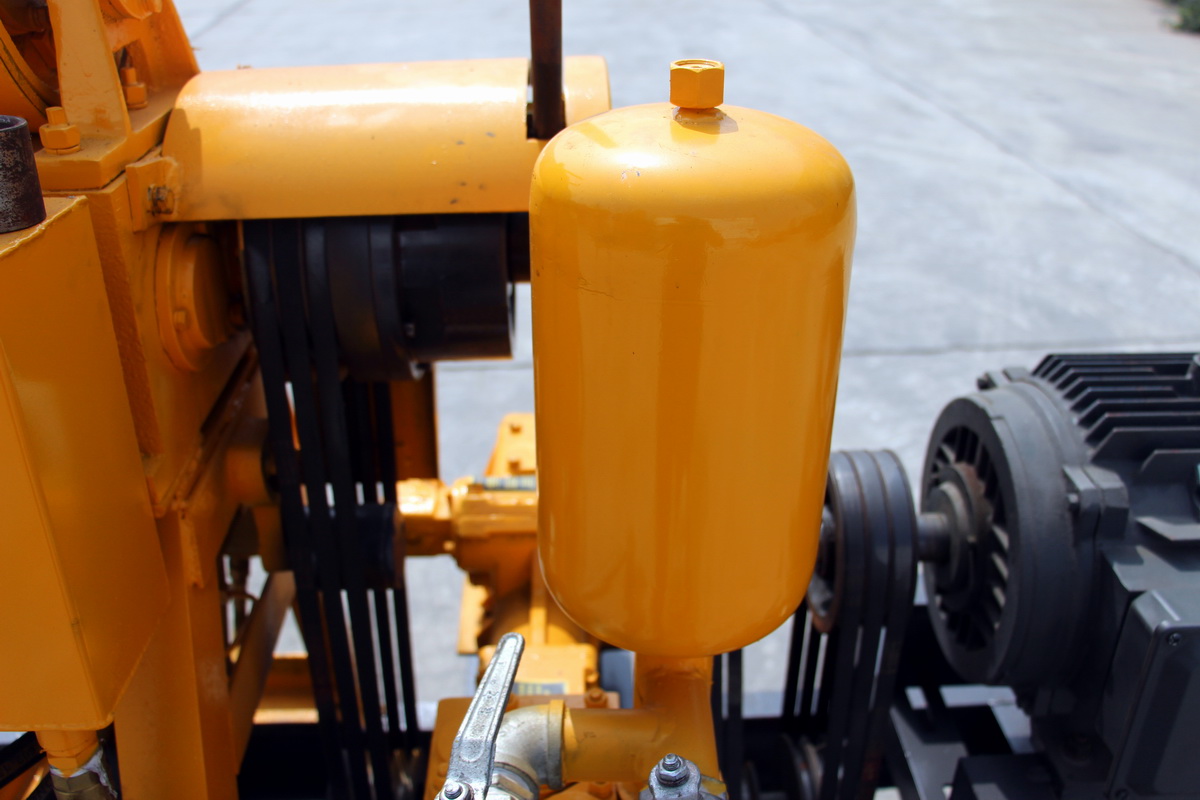

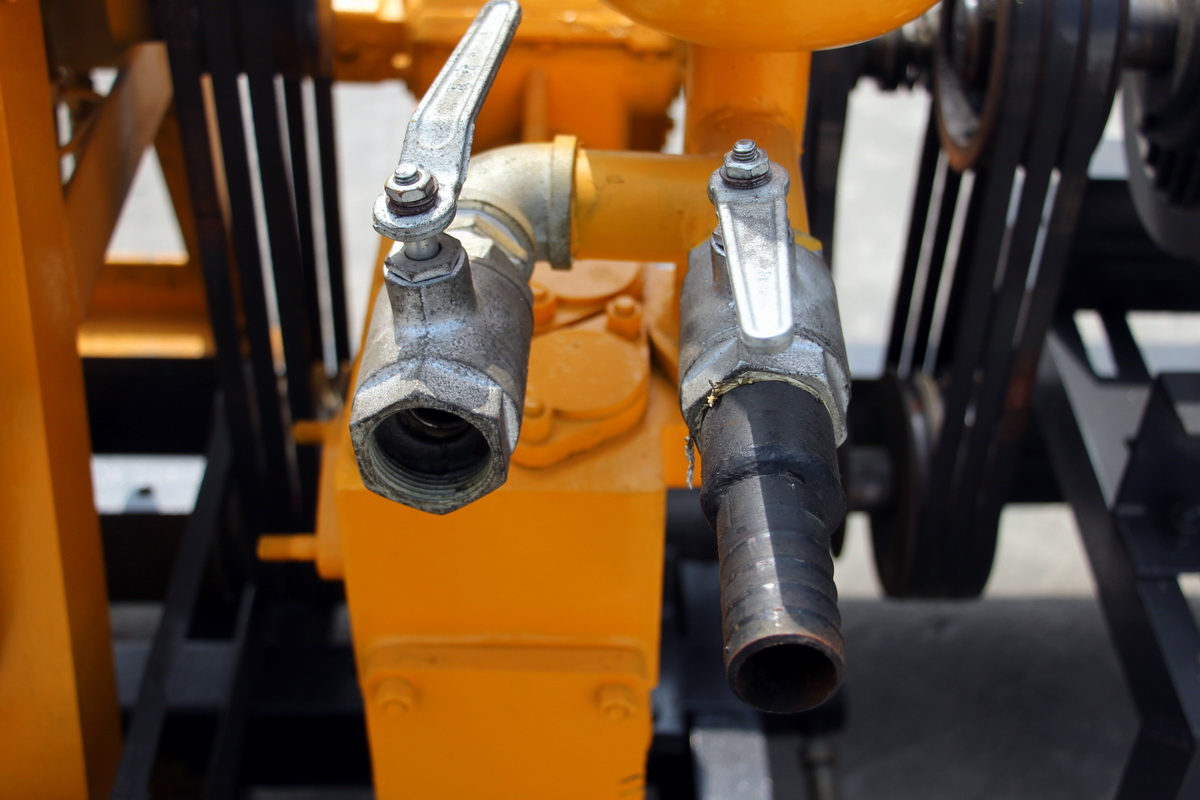

泥漿泵 | 流量(L/Min) | 95 |
最大壓力(MPa) | 1.2 | |
往復次數(Times/min) | 93 | |
吸水管直徑(㎜) | 51 | |
出水管直徑(㎜) | 32 | |
可選配置 | 行走龍門架 |
